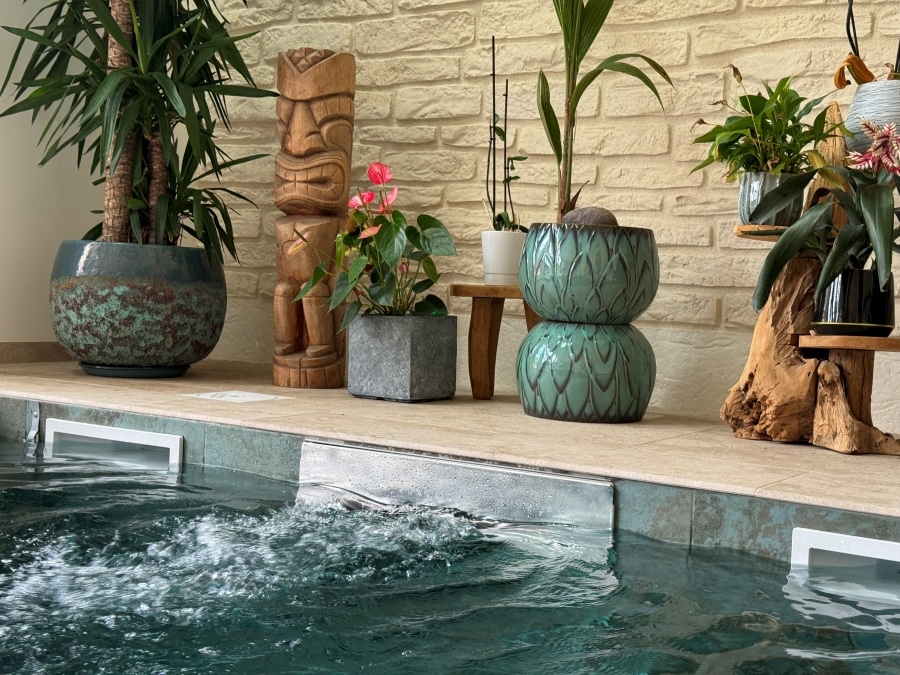

Comment installer une turbine de nage à contre-courant ?

Tous nos modèles de turbines sont livrés avec une notice technique qui permettra à l’installateur de comprendre comment accrocher la turbine à la maçonnerie et comment raccorder électriquement la turbine à votre réseau électrique.

Les turbines SWIMEO sont simples à installer et nécessitent un temps d’installation de 1 heure (pour Swimeo S) à 3 heures (pour Swimeo X).

L’installation d’une turbine SWIMEO intervient à la fin de votre projet de construction. Le modèle Swimeo S est particulièrement adapté pour les piscines existantes. Pour le modèle Swimeo X, cela demande plus d’anticipation car il est nécessaire de construire une niche maçonnée.

Est-ce compatible avec ma piscine ?

Swimeo nécessite une profondeur d’eau minimum de 1,10m pour la SWIMEO S et 1,20m pour la SWIMEO X ainsi qu’une paroi verticale à l’emplacement de la turbine.

Une installation de nage à contre-courant Swimeo est une solution astucieuse pour les mini-piscines. Grâce à son faible encombrement, et en adaptant le débit, vous avez les avantages d’un couloir de nage ou d’un spa dans un bassin aux dimensions réduites.

Où placer la turbine dans ma piscine ?

La structure est à positionner idéalement sur le côté opposé aux skimmers. Ainsi les impuretés sont automatiquement dirigées vers le système de filtration. Ensuite, la localisation dépend de la forme de votre piscine :

pour un bassin rectangulaire, privilégiez un placement sur la largeur ;
pour une configuration ovale ou haricot, disposez la turbine à l’une des extrémités de l’ovale ou du haricot ;

Quelle que soit la forme de votre piscine, il est essentiel d’avoir au minimum 1,05m d’eau pour immerger la turbine.

Pas de traversée de paroi

Le kit est composé d’une turbine, d’un coffret et d’un câble électrique à placer dans l’abri piscine. Il se fixe grâce à un système de platine, sans réaliser de gros travaux ni percer de paroi sous l’eau. C’est l’un des gros avantages par rapport aux pompes de nage à contre-courant (lire le comparatif).

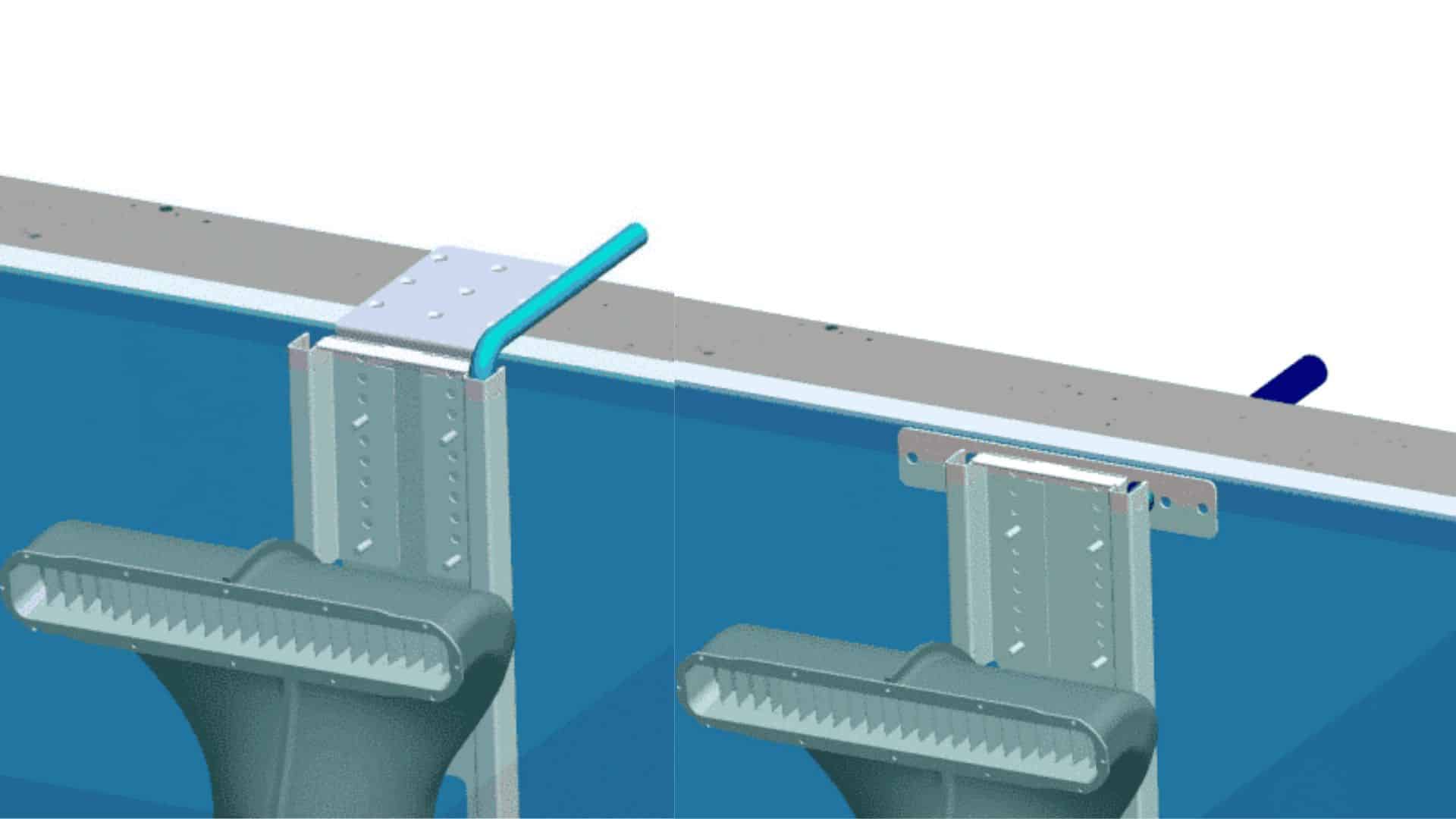

Les turbines SWIMEO s’accrochent à une platine visée sur la maçonnerie. Il existe 2 types de platine :

Une platine de fixation en équerre qui se fixe sur l’arase de la piscine et par-dessus le profilé d’accroche du liner (également appelé « hung »). C’est le système qui permet de maintenir le liner en position).
Une platine de fixation droite sur la paroi de la piscine mais au-dessus de la ligne d’eau peut être utilisée selon la configuration de votre piscine. Dans ce cas, des vis traversent alors le liner mais il n’y aucun risque de fuite puisque les perçages se font au dessus de la ligne d’eau. Cette platine de fixation concerne uniquement la Swimeo S.

Pour aller plus loin : Pompe ou turbine de nage, comment choisir ?

Platine en équerre (Swimeo S et X)

Platine droite (Swimeo S uniquement)

Comment la Swimeo est-elle alimentée électriquement ?

La turbine étant totalement immergée dans l’eau, la réglementation impose que le moteur fonctionne en basse tension (24V). Pour assurer la conversion de courant, SWIMEO est livrée avec un coffret d’alimentation électrique à installer dans l’abris de piscine. Il sera nécessaire de relier le coffret à la turbine avec un câble de la bonne longueur (non fourni).

La section de ce câble dépend de la distance entre la turbine et le coffret :

10mm² pour une longueur supplémentaire < 5m
16mm² pour une longueur supplémentaire > 5m et < 16m
20mm² pour une longueur supplémentaire > 16m et < 20m
25mm² pour une longueur supplémentaire > 20m et < 25m

Le câble électrique en sortie de turbine peut passer par plusieurs endroits :

Par-dessus l’arase. Le câble est alors guidé, d’abord dans le châssis puis dans une goulotte en inox (livrée avec la turbine) posée sur l’arase.
Sous l’arase et au-dessus de la ligne d’eau. Prévoir une tuyau PVC pour faire passer le câble à travers la paroi et le liner.
Sous l’arase et en dessous de la ligne d’eau. Le câble passe par une prise balai (non fournie) et une goulotte qui aboutit à un boitier de connexion (non fourni).

Pour en savoir plus sur les turbines de nage à contre courant, consultez notre guide.

Des notices techniques sont à votre disposition pour comprendre comment installer les turbines SWIMEO S et SWIMEO X.

Notice technique SWIMEO S Notice technique SWIMEO X
